電動試壓泵及集成保壓試驗裝置技術協議
一、設備的使用條件：
1.在買方不需要增加除固定裝置以外的其他設施的情況下，設備可以正常安裝和使用；
2.工作環境：0 ~ 45，無可燃氣體，通風干燥，周圍無強電磁干擾信號；
3.試驗介質：水、乳液、防銹水和粘度與水相近的中性油；
4.測試溫度：根據實際使用環境和介質溫度；
5.集成保壓試驗裝置的總體控制精度為FS 0.3-0.5%；
6.電源：交流380/220 V，50hz；
7.相對空氣濕度要求：70-90%。
這套設備是根據客戶的實際技術要求制造的。
其中，參考試壓泵實施標準：
JB/T9089-2014試壓泵
JB/T6909-2014超高壓泵
JB/T12013-2014自動控制測試壓機
JB/T53194電動試壓泵產品質量分級；
GB-T9234-1997電機往復泵；
GBT 7784-2006電機往復泵試驗方法。

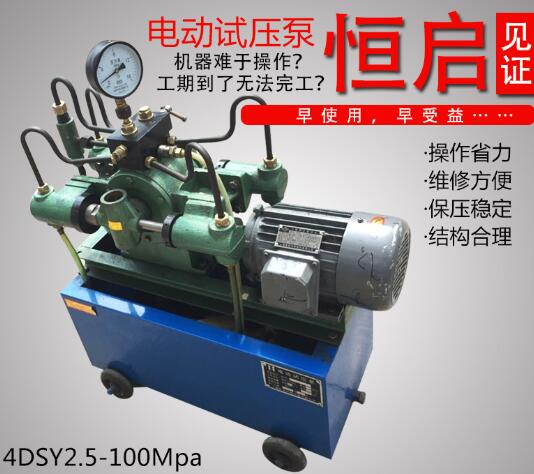

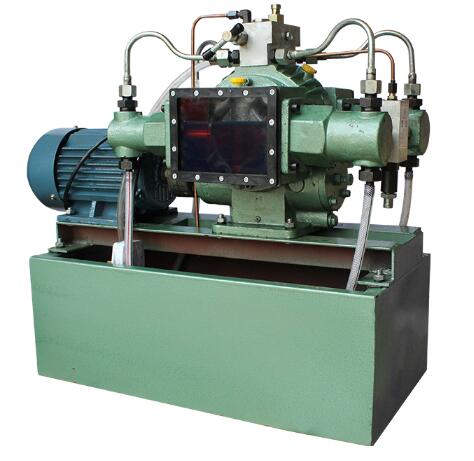

Ii .3D-SY100/100MPa電動試壓泵詳細技術參數：
試壓泵的類型
額定壓力
額定流量
能力
電壓
頻率
3D-SY100/100
100MPa
100升/小時
7.5千瓦
380伏
0-50 HZ
技術參數：額定壓力100MPa，額定低壓流量1000L/h，額定低壓流量100l/h；
試壓泵電機：7.5KW普通電機；
試壓泵控制系統：具有就地手動啟停功能；
出口連接端：M22X1.5工作接頭，兩端連接5m內螺紋橡膠軟管m22x 1.5；
手動卸荷閥：廠家標配；
安全保護閥：廠家標配；
附加水箱：安裝在撬裝試壓泵上；
150圓不銹鋼耐沖擊壓力表：1.6級160兆帕；
標準高壓軟管：5米；
隨機備件：1套；
Iii .SKD-JBCZ110集成保壓試驗裝置配置為與3D-SY100/100兆帕電動試壓泵一起使用；
產品名稱
工廠賈
規格和型號
清點數量
單比特
保留票據
高壓常閉電磁閥
Kaiborui
110兆帕
一個
設置
110兆帕減壓閥，DN6
高壓止回閥
樂游
140兆帕
一個
設置
140兆帕，DN6
高壓過濾器
Kaiborui
110兆帕
一個
設置
110兆帕，DN6
手動針閥
樂游
140兆帕
一個
設置
140兆帕，DN6
歧管集成盒
不銹鋼
一個
設置
不銹鋼
集成油箱的高壓歧管
140兆帕
一個
設置
不銹鋼
地震電接觸壓力計
濟南長城
160兆帕
一個
塊
1.6級不銹鋼防震150圓
壓力傳感器
菲爾斯特
120兆帕
一個
分支
精度FS0.25%，感應線10m
注：個別配件在實際生產中可能有不同的參數，但不影響設備的整體功能。一體化保壓試驗裝置入口工作接頭螺紋：M22X1.5；一體化保壓試驗裝置出口工作接頭螺紋：M22X1.5；整體保壓試驗裝置的卸壓出口工作接頭螺紋：M22X1.5
