客戶想在原有兩臺電動試壓泵.的基礎上增加試壓泵的計算機控制或壓力采集系統，試壓時可直接在觸摸屏或計算機軟件上執行直接控制試壓泵啟停和設定保壓時間的功能。實驗過程中，采集系統軟件可由電腦(筆記本電腦)隨時控制，實時觀察測試情況、壓力值和壓力曲線，并通過保存數據隨時打印測試報告。測試報告格式的電子文件可隨時編輯。還可以通過觸摸屏顯示實時壓力值和實時壓力曲線，自動記錄增壓和保壓過程中的壓力值和曲線變化，并存儲數據。
以上是客戶的技術要求。結合我公司多年制造的類似設備，方案如下
電動試壓泵便攜式壓力采集系統升級安裝技術方案
一、電動試壓泵設備的使用條件：
1.在買方不需要增加除固定裝置以外的其他設施的情況下，設備可以正常安裝和使用；
2.工作環境：0 ~ 45，無可燃?xì)怏w，通風干燥，周圍無強電磁干擾信號；
3.試驗介質：水、乳液、防銹水和粘度與水相近的中性油；
4.設計耐壓為：160MPa(高壓傳感器)；
5.測試溫度：根據實際使用環境和介質溫度；
6.壓力測量精度：精度為滿量程FS的0.25%；
7.高壓泵采用：精度為0.25% FS的160MPa壓力傳感器采集壓力數據；
7.低壓標定泵采用：精度為0.25% FS的80MPa壓力傳感器采集壓力數據；
8.該系統整體控制精度為FS 0.3-0.5%；
9.電源：交流380/220 V，50hz；
pan>
10、相對空氣濕度要求：≤70-90%。
本套設備根據客戶實際技術要求非標制作：
其中參考試壓泵執行標準：
JB/T9089-2014試壓泵
JB/T6909-2014超高壓泵
JB/T12013-2014自控試壓機
JB/T53194電動試壓泵 產品質量分等；
二、水壓部分設備配置部分技術參數及詳細功能描述：
本設備主體由采用筆記本或臺式電腦做上位機采集數據的便攜式試壓泵壓力采集系統和兩臺電動試壓泵組成。其中兩臺電動試壓泵脫離計算機采集系統后可獨立進行試壓試驗，但只能由壓力表顯示壓力和控制壓力不能進行數據運算與打印報表。電動試壓泵通過膠管與被測管件相連接，試壓系統所有外接電線電纜及數據線據項目現場施工需要調整。
本試壓控制系統采用客戶原有電動試壓泵安全閥超壓自動起跳來進行系統限壓安全保護，試壓泵出現緊急故障可按急停按鈕關閉控制系統電源，然后手動泄除工件及設備內部壓力, 設備運行如遇緊急情況可對系統進行斷電處理。
便攜試壓泵計算機控制系統現場工作，圖片僅供參考具體請以實物為準。
最新便攜式試壓泵壓力采集系統圖片，圖片僅供參考具體請以到貨實物為準。
，開機畫面可以定制公司名稱及LOGO
便攜式計算機試壓泵壓力采集系統，圖片僅供參考具體請以到貨實物為準。
開機畫面可以定制公司名稱及LOGO
便攜式機箱：安裝采集系統等，標配；
儀表電源線：一套；
壓力信號線：一套；
計算機上位機管理軟件：一套。
便攜式計算機試壓泵壓力采集控制系統具有以下功能：
1、該便攜式計算機試壓泵壓力采集控制系統在壓力試驗過程中，可以直接在觸摸屏或計算機軟件上直接控制試壓泵的啟停和設置保壓時間等等功能，實驗過程中既可以隨時通過計算機（筆記本電腦）控制采集系統軟件，實時觀察試驗情況及壓力數值和壓力曲線，并可保存數據隨時打印試驗報表，試驗報表格式電子檔可任意隨時編輯。還可以通過觸摸屏顯示實時壓力數值和實時壓力曲線，自動記錄壓力值及升壓保壓過程的曲線變化并存儲數據。
2、遠程控制采集：便攜式計算機試壓泵壓力采集控制系統通過壓力傳感器數據線與試壓泵相連，可以進行延長，從而實現遠程控制、采集、安全試壓的目的！
4、設備的安裝調試由供方技術人員7X24小時電話指導。如電話指導不能完成安裝調試，雙方協議供方酌情收取安裝技術人員差旅費用后，我公司可立即派人到需方進行安裝調試。
四、便攜式試壓泵壓力采集系統的壓力采集軟件詳細說明：
以上為用戶提供井隊合格試壓報告，僅供參考具體請以該設備最終報告為準。
壓力采集系統可以在試壓期間實時采集顯示壓力數據曲線以及自動生成試壓報表，通過打印機打印試壓曲線，可以隨時調取歷史文檔。根據用戶提供報告表格，進行自動填寫并可進行方便修改。
電動試壓泵升級加裝試壓泵計算機控制系統系統技術方案
一、設備的使用條件：
1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；
2、工作環境：0℃～45℃ 、無可燃性氣體、通風干燥、周邊無強電磁干擾信號；
3、試驗介質: 水、乳化液、防銹水及粘度與水相近的中性油品；
4、設計耐壓:160MPa（高壓傳感器）；
5、測試溫度：根據實際使用環境及介質溫度；
6、壓力測量精度：精準度為滿量程FS0.25%；
7、高壓160MPa大泵采用：160MPa精度為FS 0.25%的壓力傳感器采集壓力數據；
7、低壓70MPa小泵采用：80MPa精度為FS 0.25%的壓力傳感器采集壓力數據；
8、本系統的整體控制精度為FS 0.3-0.5%；
9、電源：AC380/220V,50Hz；
10、相對空氣濕度要求：≤70-90%。
本套設備根據客戶實際技術要求非標制作：
其中參考試壓泵執行標準：
JB/T9089-2014試壓泵
JB/T6909-2014超高壓泵
JB/T12013-2014自控試壓機
JB/T53194電動試壓泵 產品質量分等；
二、水壓部分設備配置部分技術參數及詳細功能描述：
本設備主體試壓泵計算機操作控制系統和兩臺電動試壓泵組成。其中兩臺電動試壓泵脫離計算機采集系統后可獨立進行試壓試驗，但只能由壓力表顯示壓力和控制壓力不能進行數據運算與打印報表。電動試壓泵通過膠管與被測管件相連接，試壓系統所有外接電線電纜及數據線據項目現場施工需要調整。
本試壓控制系統采用客戶原有電動試壓泵安全閥超壓自動起跳來進行系統限壓安全保護，試壓泵出現緊急故障可按急停按鈕關閉控制系統電源，然后手動泄除工件及設備內部壓力, 設備運行如遇緊急情況可對系統進行斷電處理。

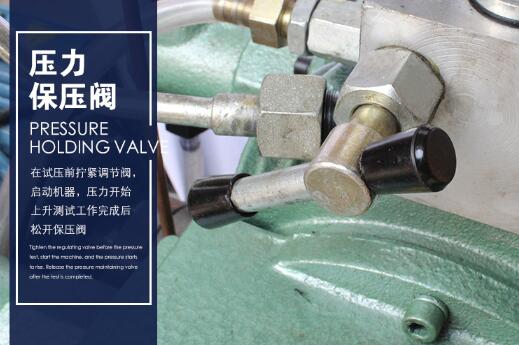

本控制系統可在計算機軟件上開泵并可以設置任意試驗壓力，到壓力精準停泵，通過觀察軟件上的實時壓力和曲線，保壓時間到自動泄壓（需添加試壓泵壓力集成閥組），自動保存數據，根據現場試驗需要生成報表。其他功能就不一一描述了
名稱
明細項
數量
單位
備 注
試
壓
泵
計
算
機
控
制
系
統
試壓泵控制系統
計算機
套
飛利浦22寸液晶顯示器，商用機
打印機
臺
惠普彩打系列
高壓壓力傳感器
支
80MPa精度為FS0.25%
低壓壓力傳感器
套
160MPa精度為FS0.25%
試壓泵控制系統
套
出品
變頻器及變頻控制系統
臺
海利普11KW控制兩臺泵電機
單屏計算機操作臺
臺
出品
3DY300/70MPa電動試壓泵
臺
7.5KW電機，客戶原有
CB160-5.5型電動試壓泵
臺
5.5KW電機，客戶原有
試壓泵U型三通表架子
個
用于安裝壓力傳感器與壓力表
設備配電系統
套
根據設備實際制作
軟件
試壓泵數據采集和控制軟件
套
根據客戶需求設計
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
計算機操作臺現場實物圖，圖片僅供參考具體請以到貨實物為準
