微機高壓測試系統的詳細組成與功能

微機高壓測試系統主要由以下部分組成：

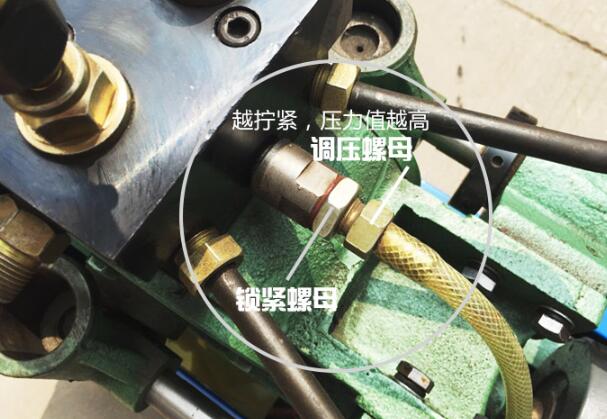

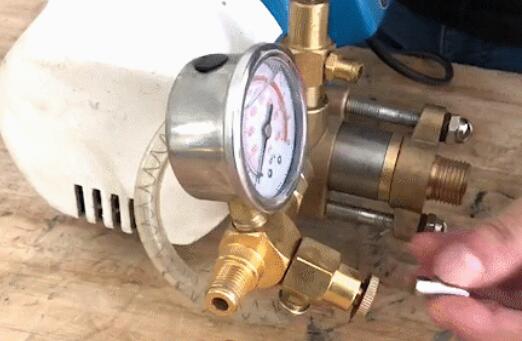

電動試壓泵(固定)

額定排放壓力：200兆帕

額定流量：54L/h

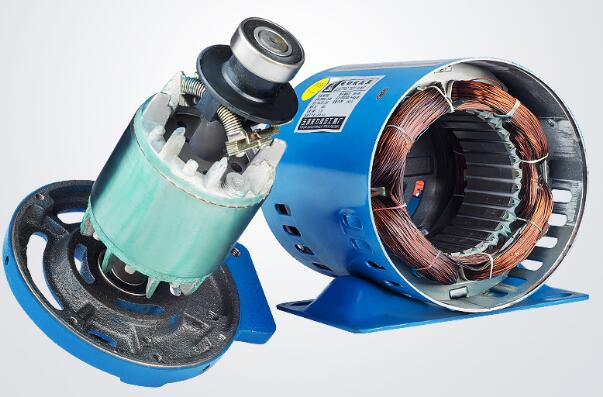

普通電機功率：5.5千瓦

試壓泵的泵速：150轉/分鐘

試壓泵執行標準；JB/T6909-93

試壓泵外形尺寸約: 1690x675x1000

2、微機控制附件主要配置（已集成在控制閥匯上）：

名字

儀表網格

量

保留票據

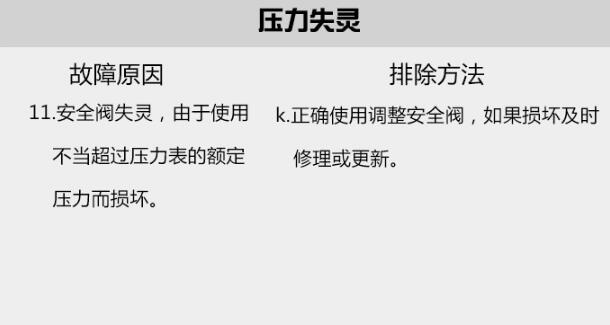

止回閥

200兆帕

一個

一套和易損件

泵端的自動增壓閥

200兆帕

一個

一套和易損件

集裝箱端部自動卸載閥

200兆帕

一個

一套和易損件

氣動切斷閥

200兆帕

一個

進口

電連接壓力計

ytxc 250 MPa/1.6級

一個

高壓過濾器

200兆帕

一個

壓力傳感器

0.25% FS/200兆帕

一個

上海廣海

手動卸載閥

200兆帕

一個

氣泵

8公斤

一個

高壓軟管

">140MPa

30米

備用

3、控制系統主要配置：

名 稱

規 格

數 量

備 注

工業控機

EVOC/P4/512

臺灣研華

液晶顯示器

飛利浦

激光打印機

HP1210（A4）

控制軟件

WYC2.0

控制軟件編程

三菱PLC控制器

FX2N-48MR

I/O:48點

三菱PLC編程

操作臺

變頻控制器

5.5KW

濾波裝置

通訊模塊及電纜

SC-09

PLC→PC

模擬量模板AD

FX2N-4AD

12位高速

穩壓電源

UPS-500VA

智能壓力顯示儀

72X72 XST

成套裝配

柜內安裝及配線

標件輔材

導線及標件

泵接線

泵體連接件及連線

10米

控制電纜

遠控閥連接電纜

10米

信號電纜

壓力等信號電纜

10米

連接電纜

主電纜

15米

4．電腦監控系統(全可調鏡頭帶錄)

名 稱

規 格

數 量

備 注

電動鏡頭

0-10M

金屬云臺

安裝支架

側裝式

彩色攝像機

GH-923D

金屬防塵罩

SN-11C

解碼器

JMQ-804WT

云鏡控制器

通訊電纜

配標準攝像機

圖像采集卡

4路

信號轉換器

RS232-RS485

工控機

P4/80G/256

和WYC控制系統共用

飛利浦液晶顯示器

19”CRT

不間斷電源

Ups-500

專用電源

DC12V800MA

視頻線纜

SYV75-5

電源線纜

RVV2*0.75

控制線纜

RVVP2*0.5

多芯專用控制線纜

監控軟件

WYCJ4

5、液壓站

系統公稱壓力：21MPa 3000psi

系統最高工作壓力：34.5MPa 5000psi

系統調壓范圍：0~14MPa 0~2000psi

液氣開關調節范圍：17.5~21MPa 2500~3000psi

氣源壓力：0.65~0.8MPa 93~115psi

電 源 ： 380±19∨/50Hz 流量：18l/min

環境溫度 ： -13℃~ +40℃ 普通電機7.5KW

6、加熱水箱：1立方

溫度反饋在顯示器上，可控制水箱的注水及加熱。
